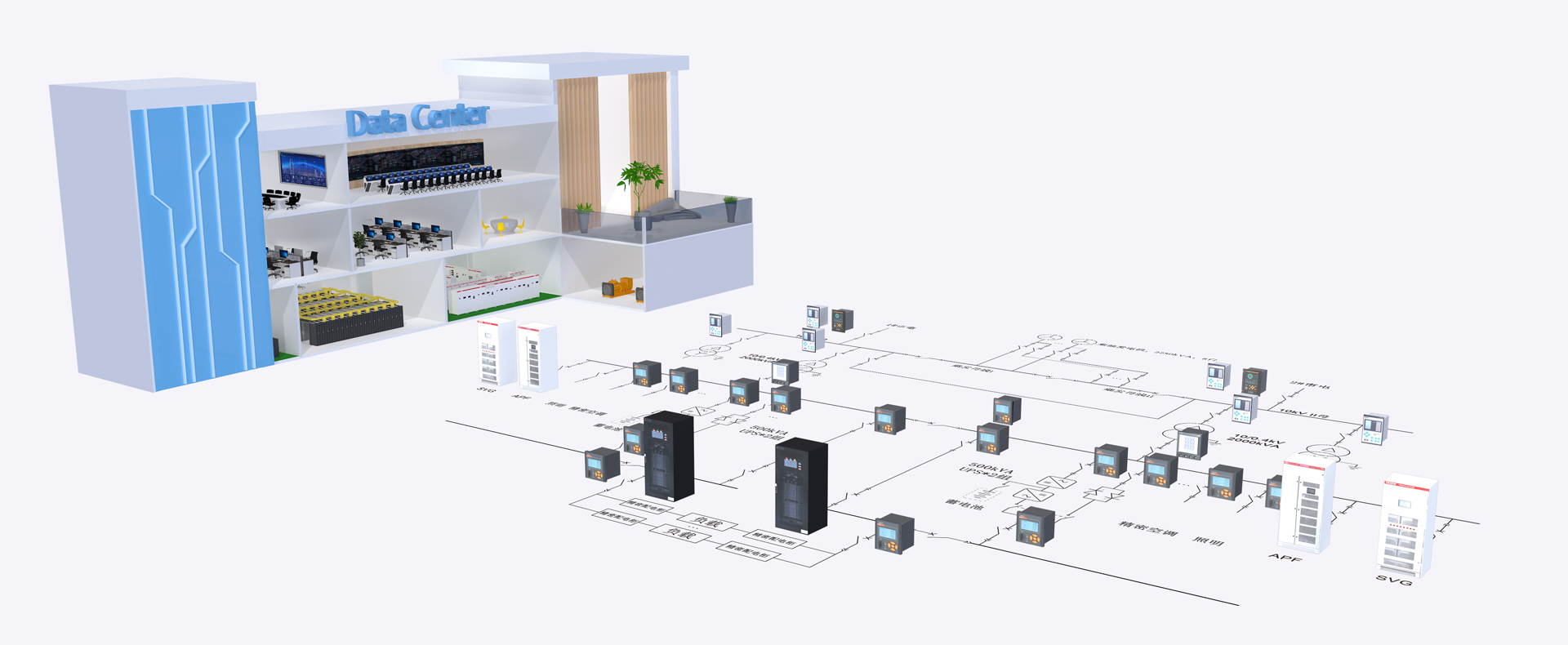

1、概述随着数据中心的迅猛发展，数据中心的能耗问题也越来越突出，有关数据中心的能源管理和供配电设计已经成为热门问题，高效可靠的数据中心配电系统方案，是提高数据中心电能使用效率，降低设备能耗的有效方式。要实现数据中心的节能，首先需要监测每个用电负载，而数据中心负载回路非常的多，传统的测量 仪表无法满足成本、体积、安装、施工等多方面的要求，因此需要采用适用于数据中心集中监控要求的多回路监控装置。2、参考标准
GB50174 《数据中心设计规范》
TIA942 《数据中心通信基础设施标准》
GB51409 《数据中心综合监控系统工程技术标准》
DB31/T1302《数据中心能耗在线监测技术规范》
CDCC 《数据中心监控系统技术白皮书》
3、配置方案安科瑞交流精密配电监控装置系列是专门针对于数据中心服务器电源管理设计的测量装置。该装置设计小巧，能够对 A+B 两路进线和 96或192路出线的全电参量参数、输入输出开关及防雷器状态等实时监测， 所有测量通道的告警阈值均可单独设定，出线越限事件立即触发系统声光告警，在传统仪表的体积上实现了监控回路的高度集成。如典型配电图。
推荐配置
4、系统结构系统采用本地安装，通过列头柜触摸屏具体查看及分析。
5、本地触摸屏系统功能● 主路参数触摸屏开启后的第一个界面为主路参数界面，如果有多路进线，可点击右下角的按钮切换查看其它进线的参数。
● 支路参数在主路参数界面点击“支路参数”进入。如果有多排出线，先在主路参数界面进入对应的主路，再点击“支路参数”。
-
1、概述数据中心综合解决方案 ，智能母线监测概述数据中心 。服务器配电传统采用精密配电柜，占用空间较大，配电线缆多，新増设备不便，为了节省面积，智能小母线方案由于不占用机房面积、可按需灵活播拔，受到很多数据中心的青睐，被越来越多的应用。安科瑞智能母线监控产品分为交流和直流母线监控两类，包括始端箱监测模块、插接箱监测模块以及触摸屏，另外还可以搭配母线槽连接器红外测温模块用于监测母线槽的运行温度，确保母线槽配电安全。2、参考标准
GB50174 《数据中心设计规范》
TIA942 《数据中心通信基础设施标准》
GB51409 《数据中心综合监控系统工程技术标准》
DB31/T1302《数据中心能耗在线监测技术规范》
CDCC 《数据中心监控系统技术白皮书》
3、配置方案针对电力智能母线需求新设计的产品，该监控装置包括始端箱检测模块和插接箱检测模块两部分。集成了常规电力参数的测量，以及电能监测和考核管理，同时具有在线报警功能且能够独立运行，脱离系统。可以实时监测母线接口温度，采用MODBUS-RTU协议可以方便可靠的将监测数据上传至主控箱触摸屏进行集中监控，保证系统安全可靠运行。智能母线监控装置具备接线灵活方便等优点，可以取代传统的集中式列头柜。推荐配置
4、系统结构
5、本地触摸屏系统功能● 实时监测在主页点击数据采集按钮后，进入系统图界面：此界面显示了每个箱子的电压。
● 基本参数界面显示电压、电流、功率、电能等电参数数据，在设备地址旁边的输入框输入本箱子对应的仪表地址，即可实现对箱子中仪表数据的采集。
● 谐波数据通过点击“箭头”来左右切换2-63次谐波数据；
● 最大需量显示电压、电流、功率的最大需量的数值及发生时间；
● 电能查询电能情况可以查询上12月份的每个月用电量、上一年总用电量、本年已用电量、根据选择不同时间查询电能值。
-
1、概述数据中心采用分层式结构，对数据中心各配电设备和用电设备的电力运行参数进行采集，实现多回路在线监测以及故障报警，能效分析。稳定可靠，访问便捷。满足绝大多数数据中心的需求。2、参考标准
GB 50175-2017《数据中心设计规范》
GB/T 51509一2020 数据中心综合监控系统工程技术标准
上海市数据中心建设导则（2021版）
《国家机关办公建筑和大型公共建筑能耗监测系统——楼宇分项计量设计安装技术导则》
《国家机关办公建筑和大型公共建筑能耗监测系统——数据中心建设与维护技术导则》
3、配置方案通过Acrel-8000数据中心动环监控系统，实现了对数据中心的门禁状态、水浸状态，烟雾状态，视频状态，环境状态，高低压配电状态，设备运行状态进行实时监测，并进行实时报警，保障数据中心正常运行，避免运行环境的失控导致配电设备运行故障，保证维护人员安全，延长设备使用寿命，减少配电室粗放式管理导致成本过高。同时实现动环监控并对各用能耗能进行能效分析，帮助用户实现用能效率的优化。推荐配置
4、系统结构系统采用分布式结构，在各机房的电源柜、UPS、空调、蓄电池等多种动力设备及门磁、红外、窗破、水浸、温湿度、烟感等机房环境的各种参数进行遥测、遥信、遥调和遥控,实时监测其运行参数，诊断和处理故障，记录和分析相关数据，并对设备进行集中监控和集中维护的。可在动环系统实现遥测、遥信、遥控等异常报警。
5、系统功能● 首页默认打开系统的“主页”界面。显示该数据中心的实时PUE值，总能耗，IT能耗，空调能耗，动力能耗。
● 楼层楼层页面通过SVG图可以实时监测各楼层设备的运行情况。
● 配电监测配电监测通过一次图的方式，将配电系统中各回路的参数展示在图中，并实时变化，以便用户总览各支路配电情况。
● 变压器监测变压器监测监测页面实时监测各变压器各项参数，包括福贼率。频率，功率因数，三相不平衡度等，并且显示历时曲线图，数据实时变化。帮助用户直观监测各变压器运行状态。
● 配电历史数据配电历史数据可以展示每个配电回路的电流，电压，功率因数等参数。并且可以通过日期，查询历史数据。
● 配电运行报表配电运行报表将所有回路的所有参数显示在报表中，以便用户整体监测回路运行状态。
● 用能报表将各个回路，每个时段的用能情况统计到报表中，直观显示各日、月、年的用能。
● 同比分析显示各个用电回路同期用能情况。显示增长或者下降比例。
● 环比分析显示各个用电回路。每日、每周、每月的环比用能情况。显示增长或者下降比例。
● 电能集抄自定义开始时间和结束时间。并将该时段的始末抄表值显示在报表中。
● 用能及电费将各个回路，每个时段的用能情况统计到报表中，直观显示各日、月、年的用能。并根据设定的电价，计算出电费。
● 谐波分析显示各回路电流、电压的三相1-31次谐波状态及历史数据。
● 精密配电柜精密配电柜，通过SVG图，将所有机柜的电压，电流，功率，功率因数等参数显示在图中。
● 母线槽母线槽通过SVG图片，将各母线槽节点的电压电流、三向温度实时显示在SVG图中，数据实时变化。
● 精密配电历史数据本页面显示精密配电设备下所有分支回路的电力参数，支持历史数据的查询。如
● 母线槽历史数据显示母线槽设备下，所有分支回路的电力参数，并支持历史数据查询。
● UPS监测通过SVG图，实时监测UPS设备运行状态。
● 柴油发电机监测通过SVG图，实时监测柴油发电机设备运行状态。
● 空调监测通过SVG图，实时监测空调设备运行状态。
● 环境监测环境监测主要包括现场温度、湿度、门禁状态、水浸状态、噪声等设备。
● 视频监测视频监测可以通过视频，远程监控现场情况。
● 分项用能统计显示当前数据中心，IT、空调、照明动力用电各时段的用电情况。
● 能效看板能效看板实时显示当前数据中心PUE值以及历史PUE曲线。并且显示各分项用能的用能情况及用能排行。监测各变压器运行及负载情况，给出本月变压器输出电能排行。
● 遥信事件显示当前数据中心各遥测量、如门禁、烟雾、水浸等状态变化的报警情况。
3● 遥测事件显示当前数据中心各遥测量、如电流、电压、功率等电参量越线的报警情况。
● 操作日志显示当前数据中心下的用户，操作该平台的操作记录。
● 报警信息显示当前数据中心下各报警的确认状态，帮助用户确认当前数据中心的运行状态。提醒用户有哪些存在的安全隐患。
-
1、概述谐波的危害十分严重，尤其在数据中心这种用电设备较多的场合。谐波可引起电力系统局部并联谐振或串联谐振，使谐波含量放大，造成电容器等设备烧毁。谐波还会引起继电保护和自动装置误动作，使电能计量出现混乱。对于商业中心中的空调、电梯设备可能会产生干扰。
为了消除配电系统谐波对数据中心设备的影响，方案配置ANAPF有源滤波器，滤除电网2~31次谐波干扰。
ANAPF系列有源电力滤波装置，以并联方式接入电网，通过实时检测负载的谐波和无功分量，采用PWM变流技术，从变流器中产生一个和当前谐波分量和无功分量对应的反向分量并实时注入电力系统，从而实现谐波治理和无功补偿。
2、参考标准JB/T11067-2011 《低压有源滤波装置》
GB/T14549-1993 《电能质量公用电网谐波国家标准》
GB/T 15576-2020《低压成套无功功率补偿装置》
DL/T1216-2019《低压静止无功发生装置技术规范》
《全国民用建筑工程设计技术措施—节能专篇：电气》
《江苏省电力保护条例》
《上海轨道交通无功补偿及谐波治理指导意见》
3、配置方案
4、配置原则集中补偿：变电所内按照变压器容量配置，一般按照变压器低压侧断路器额定电流的20%左右配置谐波补偿，单位：A。比如2000kVA变压器，按照运行负荷率80%计算，补偿容量为461A，建议按照500A配置，每台变压器配置一套ANAPF，安装在无功补偿柜和负载之间，用于集中补偿。
